Телефонный гибрид. Комплект для подключения конференц-системы

Телефонный гибрид – это устройство, обеспечивающее подключение оборудование звукоусиления речи (микрофоны, усилители, громкоговорители и т.д.) к телефонной линии.

В конференц-залах и переговорных комнатах он необходим, если есть потребность в подключении удаленных участников по телефонной линии.

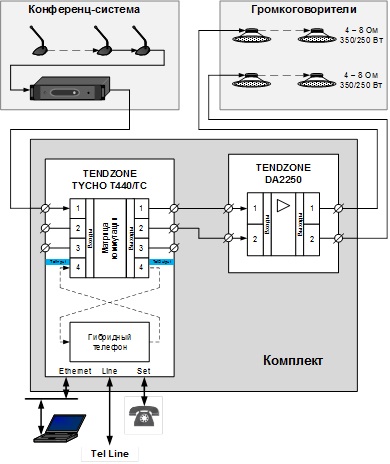

На рисунке схема системы аудиоконференц-связи. В дополнении к комплекту необходимо добавить конференц-систему с необходимым количеством микрофонных пультов и громкоговорители.

Комплект имеет разъемы:

• 3 универсальных входа Mic/Line (фантомное питание +48 В);
• 2 выхода для подключения акустических систем;
• Разъем для подключения к аналоговой телефонной линии;
• Разъем для подключения параллельного телефонного аппарата;
• Порт Ethernet (для расширенного управления).

Звонок удаленным абонентам может осуществляться с параллельного телефонного аппарата или с ПК (через Ethernet)

В комплект входит:

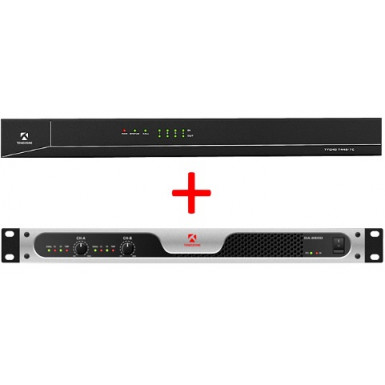

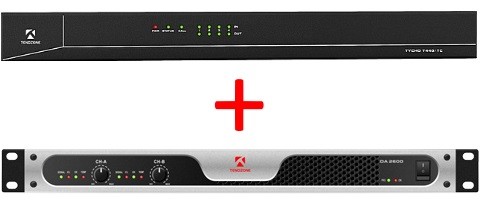

Цифровая аудиоплатформа Tendzone TYCHO T440/TC с 4-мя mic/line входами и 4-мя line выходами. Благодаря встроенному телефонному интерфейсу ее можно использовать как телефонный гибрид. Особенностью такого телефонного гибрида будет то, то у него есть встроенное эхоподавление, которое при необходимости можно отключить.

Основные особенности:

Входы/выходы:

• Аудио входы: 4 шт., Mic / Line
• Аудио выходы: 4 шт., Line

Приборы входного блока:

• EXP/Gate (экспандер)
• GEQ (31-о полосный графический эквалайзер)
• COMP (компрессор)
• AGC (АРУ)

Приборы выходного блока:

• SpeakerManager (8-ми полосный PEQ, ФНЧ, ФВЧ, задержка)
• Limit (лимиттер)

Дополнительные приборы обработки звука:

• AFC (подавитель обратной акустической связи, 16 фильтров)
• AEC (эхоподавитель для для аудио / видеоконференцсвязи)

Дополнительные возможности:

• GPIO (интерфейс ввода/вывода общего назначения)
• RC-LINK (дополнительный портEthernet с PoE для подключения панелей управления)
• Telephone (интерфейс для подключения к аналоговой телефонной линии)

Двухканальный усилитель мощности Tendzone DA 2250, 2x250 Вт /8 Ом, класс TD, 1U.

Основные особенности:

• Многоуровневая защита выходных каскадов усилителя;
• Эффективная система охлаждения, использование вентиляторов с низким уровнем шума;
• Усилители класса TD имеют наилучшее соотношение мощность/компактность при исключительном качестве звука
